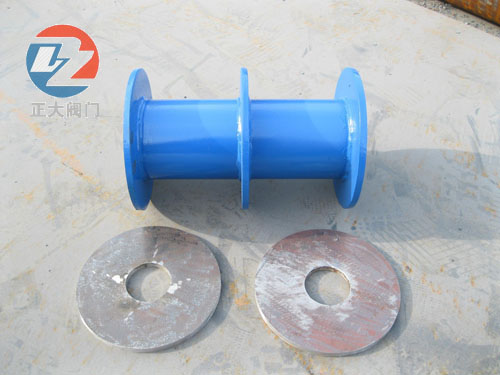

04FS02兩側防護剛性密閉套管
產品描述： 剛性密閉套管詳細介紹： 1、密閉填料可根據實際情況選用環氧樹脂、密閉防火膠泥、白布帶粘聚醋酸乙烯根填入、油麻纏繞封堵。 2、平時不封堵，在戰時轉
【銷售熱線】：0371-56672030
【聯系人】：張經理
【郵箱】：hnzdfm@163.com
產品詳情
剛性密閉套管詳細介紹：
1、密閉填料可根據實際情況選用環氧樹脂、密閉防火膠泥、白布帶粘聚醋酸乙烯根填入、油麻纏繞封堵。
2、平時不封堵，在戰時轉換期內進行封堵。
3、核4級、核4B級、核5級、常5級人防工程的電氣管線采用明管敷設時，在受沖擊波方向(防護密閉門或臨戰封堵外側)應設置抗力片防護。
4、核6級、核6B級、常6級人防工程的電氣管線不需設置抗力片。
5、在防護密閉門或臨戰封堵外側受沖擊波方向，接線盒應采用防護蓋板，蓋板厚度應為≥3mm的熱鍍鋅鋼板。
6、接線盒應選用熱鍍鋅鋼板，厚度≥3mm。

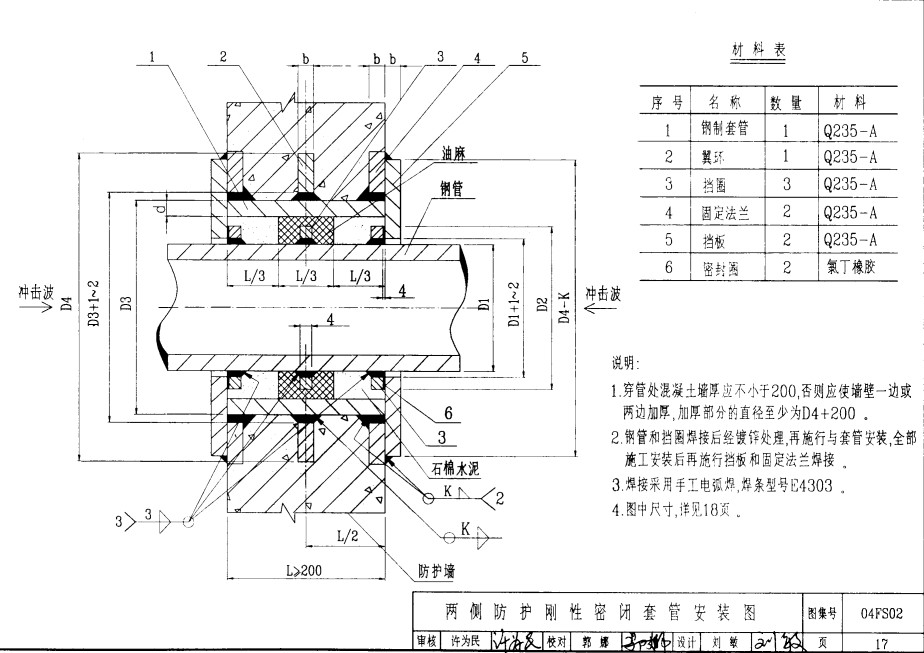

鋼性密閉套管說明：
1.穿管處混凝土墻厚應不小于200，否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。
2.鋼管和擋圈焊接后經鍍鋅處理，再施行與套管安裝。全部施行安裝后再施行擋板和固定法蘭焊接。
3.焊工采用手工電弧焊，焊條型號為E4303。
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
D7 |
L |
L0 |
L1 |
L2 |
d1 |
d2 |
d3 |
D1 |
D2 |
K |
n-M |
|
50 |
60 |
95 |
65 |
145 |
200 |
81 |
65 |
|
72 |
30 |
3.5 |
4 |
8 |
65 |
86 |
4 |
4-M12 |
|
65 |
76 |
114 |
80 |
165 |
220 |
96 |
65 |
25 |
72 |
30 |
3.75 |
4 |
8 |
80 |
105 |
4 |
4-M12 |
|
80 |
89 |
127 |
95 |
180 |
235 |
115 |
65 |
25 |
76 |
38 |
4 |
4 |
10 |
95 |
118 |
4 |
4-M16 |
|
100 |
108 |
146 |
114 |
200 |
255 |
134 |
65 |
25 |
76 |
38 |
4 |
4.5 |
10 |
114 |
136 |
4 |
4-M16 |
|
125 |
133 |
180 |
140 |
235 |
290 |
160 |
65 |
25 |
76 |
38 |
4 |
6 |
10 |
140 |
167 |
6 |
6-M16 |
|
150 |
159 |
203 |
165 |
260 |
315 |
185 |
65 |
25 |
76 |
38 |
4.5 |
6 |
10 |
165 |
190 |
6 |
6-M16 |
|
200 |
219 |
265 |
226 |
320 |
375 |
246 |
65 |
25 |
76 |
38 |
6 |
6 |
10 |
226 |
252 |
6 |
6-M16 |
